Praktikum 7: Jaringan Router Static

MEMBUAT JARINGAN ROUTER STATIC

Disusun Oleh Kelompok U :

Riko Farhan Sanjaya (065001800007)

Sadnaz Nur Ayu (065001800014)

M. Anggi Maulana (065001800033)

Sistem Informasi

Fakultas Teknologi Industri

Universitas Trisakti

Jakarta – Indonesia

2018

i. Tujuan Praktikum

Laporan ini dibuat untuk menyelesaikan praktikum tujuh matakuliah Jaringan Komputer. Selain itu, hal ini juga beguna sebagai panduan umum

dalam membuktikan percobaan Routing Static

ii. Teori Percobaan

Tracer merupakan aplikasi untuk simulator alat-alat jaringan Cisco yang sering digunakan sebagai media pembelajaran dan pelatihan, dan juga dalam bidang penelitian simulasi jaringan komputer

Pengertian Router adalah Sebuah Alat Yang Mengirimkan Paket Data Melalui Sebuah Jaringan Atau Internet Menuju Tujuannya, Melalui Sebuah Proses Yang Dikenal Sebagai Routing

Router berfungsi sebagai penghubung 2 jaringan atau lebih untuk meneruskan data dari satu jaringan ke jaringan lainnya

Default Gateway Supaya Router dapat melakukan terhubung (ping) ke IP Publik yang lain yang ada di Internet.

iii. Langkah-Langkah Percobaan

1.Buat topologi seperti berikut ini.

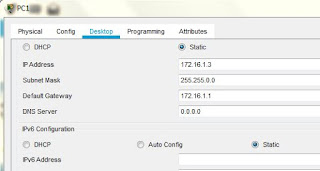

2. Atur IP address dan Default Gateway masing-masing PC

3. Setting CLI pada masing-masing Router

Router0

Router>en            // enable

Router #conf t        //configure terminal

Router (config)#int fa0/0              //setting interface dari router ke switch

Router (config-if)#ip add 172.16.1.1 255.255.255.0

Router (config-if)#no shut            //mengaktifkan setting diatasnya

Router (config-if)#ex         //exit

Router (config)#

Router (config)#int s2/0      //setting interface serial di Router

Router (config-if)#ip add 172.16.2.1255.255.255.0

Router (config-if)#no shut

Router (config-if)#ex

Router1

Router >en

Router #conf t

Router (config)#int fa0/0

Router (config-if)#ip add 172.16.3.1 255.255.255.0

Router (config-if)#no shut

Router (config-if)#ex

Router (config)#

Router (config)#int s2/0

Router (config-if)#ip add 172.16.2.2 255.255.255.0

Router (config-if)#no shut

Router (config-if)#ex

Router (config)#

Router (config)#int s3/0

Router (config-if)#ip add 172.16.4.1255.255.255.0

Router (config-if)#no shut

Router (config-if)#ex

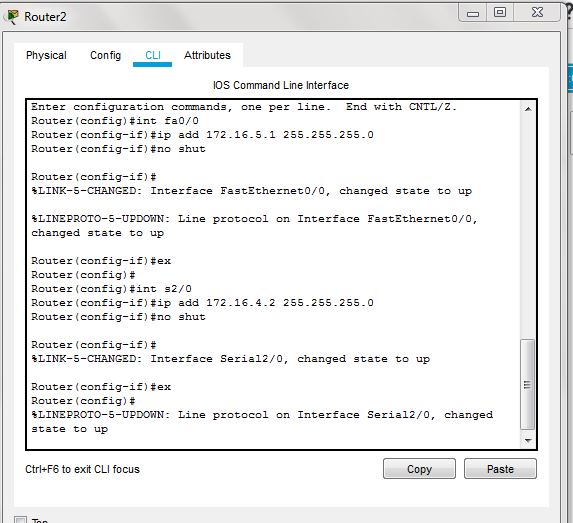

Router2

Router >en

Router #conf t

Router (config)#int fa0/0

Router (config-if)#ip add 172.16.5.1255.255.255.0

Router (config-if)#no shut

Router (config-if)#ex

Router (config)#

Router (config)#int s2/0

Router (config-if)#ip add 172.16.4.2255.255.255.0

Router (config-if)#no shut

Router (config-if)#ex

4. Lakukan setting Routing pada CLI router.

Router0
                 Router (config)#ip route 172.16.3.0 255.255.255.0 172.16.2.2
                 Router (config)#ip route 172.16.5.0 255.255.255.0 172.16.2.2

Router1

Router (config)#ip route 172.16.1.0 255.255.255.0 172.16.2.1
          Router (config)#ip route 172.16.5.0 255.255.255.0 172.16.4.2

Router2

Router (config)#ip route 172.16.1.0 255.255.255.0 172.16.4.1
Router (config)#ip route 172.16.3.0 255.255.255.0 172.16.4.1

5. Jalankan ping untuk mengetes apakah PC saling terhubung.

iV. Kesimpulan

Kesimpulan dalam praktikum ini adalah kita dapat mengetahui bagaimana cara melakukan simulator router yang kita gunakan untuk menghubungkan antar komputer kekomputer lainnya dengan switch, dan melalukan penghubung ip sesame komputer agar tersambung ke internet
